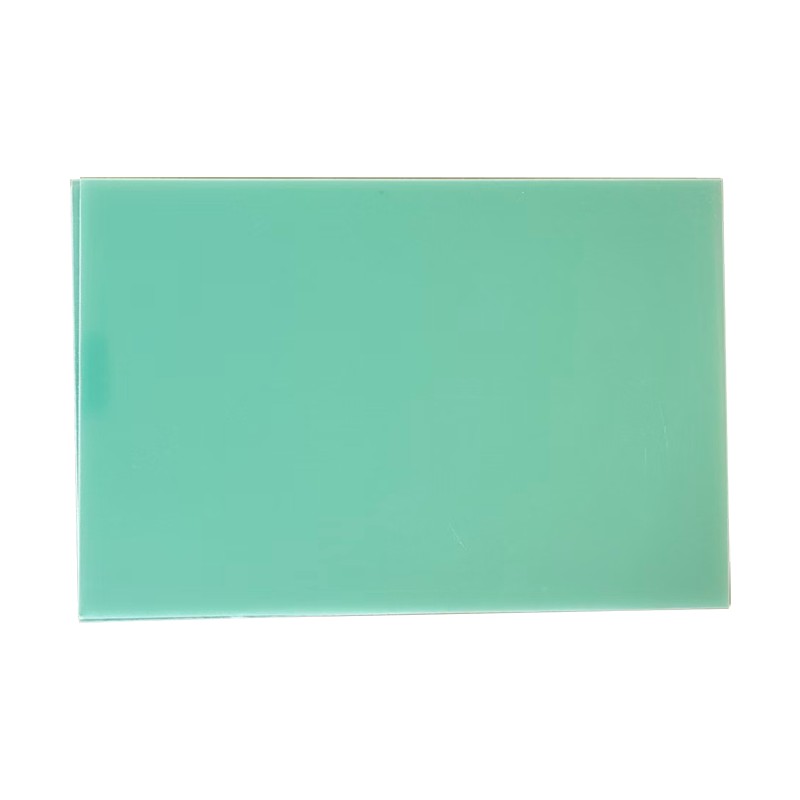

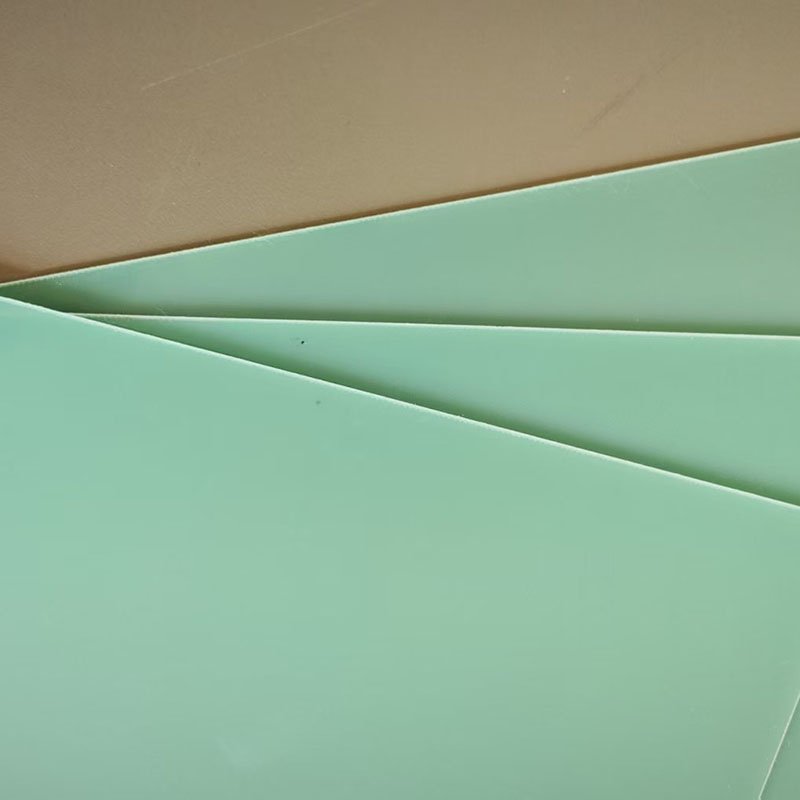

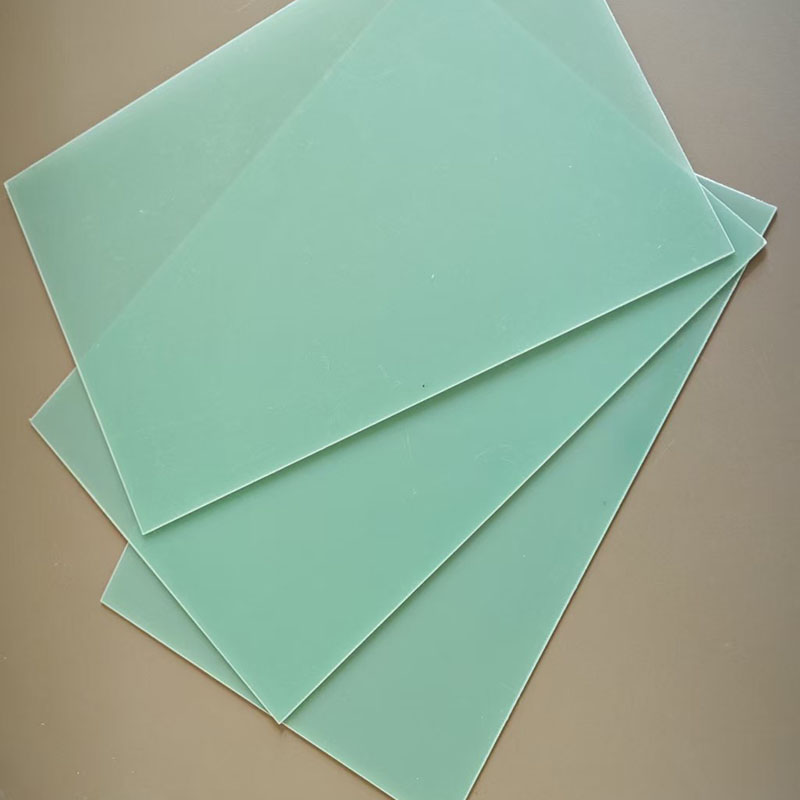

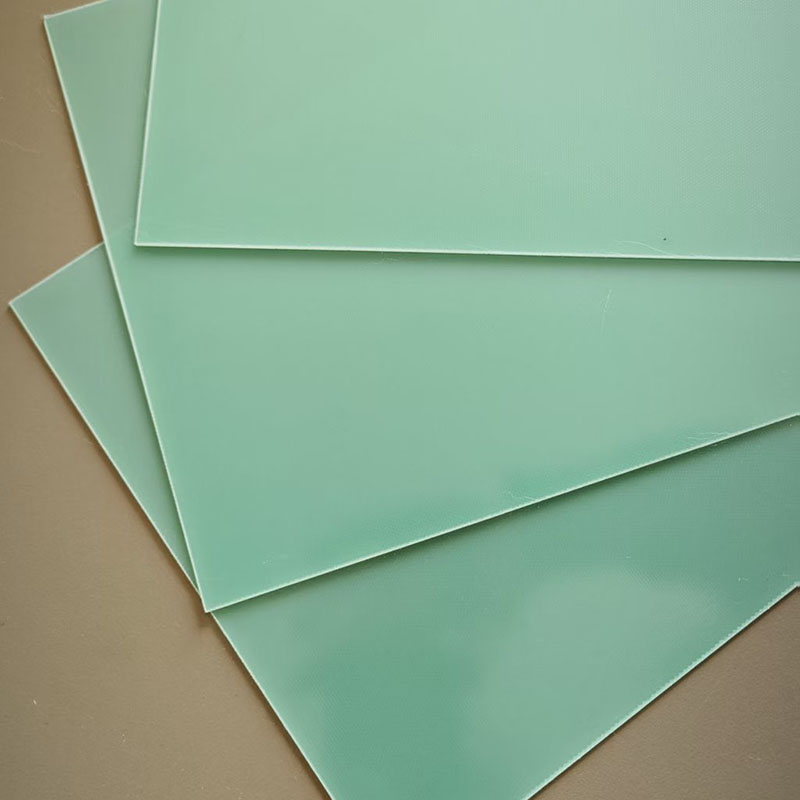

Электроизоляция Эпоксидный стекловолоконный лист FR4, поставляемый заводом Hanyao, представляет собой композитный ламинат, изготовленный путем пропитки стеклоткани электронного класса (E-Glass) эпоксидной смолой в качестве клея и отверждения ее горячим прессованием. Обычно он бывает от полупрозрачного до непрозрачного зеленого цвета (цвет огнестойкой эпоксидной смолы), но также бывает желтого, синего, белого и других цветов. Поверхность гладкая. Эпоксидная стекловолоконная плита FR4 обладает превосходными механическими свойствами, диэлектрическими свойствами и термической стабильностью.
Стеклоткань придает ей высокую механическую прочность, делает ее устойчивой к изгибу и деформации, а также обеспечивает отличную поддержку и фиксацию электронных компонентов. Изменения ее размеров минимальны в различных условиях окружающей среды (например, при изменении температуры и влажности), что обеспечивает точность схемы. Эпоксидная плата FR-4 представляет собой высокопрочный, высокоизолирующий, огнестойкий, термостойкий, простой в обработке и недорогой композитный конструкционный материал. Это основной материал, используемый при производстве жестких печатных плат, поддерживающий всю современную электронную промышленность.
| Элемент | Имя параметра | Требования | Метод испытания |
| Механические свойства | Плотность | 1,80–1,90 г/см³ | - |
| Прочность на изгиб | ≥ 400 МПа | ИПК-4101/ГБ/Т 4722 | |
| Предел прочности | ≥ 300 МПа | МПК-4101 | |
| Модуль упругости | ≥ 20 ГПа | - | |
| коэффициент Пуассона | ~0,18 | - | |
| Термические свойства | Долговременная термостойкость | 130–150 °С | - |
| температура теплового искажения | ≥ 130 °С | АСТМ Д648 | |
| Температура стеклования | 130–180 °C (Tg)Средняя Tg: 135–150 °CВысокая Tg: 170–180 °C | ДСК/ТМА | |
| Термическое разложение Температура | > 320 °C (Td5%) | ТГА | |
| Коэффициент линейного расширения | 13–18 частей на миллион/°C (ось X-Y) 60–80 частей на миллион/°C (ось Z) | ИПК-ТМ-650 | |
| Теплопроводность | 0,2–0,3 Вт/(м·К) | АСТМ С177 | |
| Электрические свойства | Диэлектрическая прочность | ≥ 40 кВ/мм | АСТМ Д149 |
| Объемное сопротивление | ≥ 10¹² МОм·см | АСТМ Д257 | |
| Поверхностное сопротивление | ≥ 10¹² МОм·см | АСТМ Д257 | |
| Относительная диэлектрическая проницаемость | 4,2–4,8 (1 МГц/1 ГГц) | АСТМ Д150 | |
| Коэффициент диэлектрических потерь | 0,015–0,025 (1 МГц/1 ГГц) | АСТМ Д150 | |
| Огнестойкость и другие свойства. | Огнестойкий класс | УЛ 94 В-0 |
|
| Гигроскопичность | 0,1% - 0,2% (Электрические свойства и Tg уменьшаются после поглощения воды.) | АСТМ Д570 | |
| Химическая стойкость | Отличный |
|
|
| технологичность | Отличный |
|
Отказ от ответственности: Описанные показатели производительности, параметры и характеристики являются типичными значениями для конкретных условий испытаний и могут варьироваться в реальных условиях применения. Они не являются гарантией или гарантией работоспособности при всех условиях. Пользователи несут ответственность за проверку пригодности продукта для предполагаемого применения.
1.Электрическая изоляция FR4 Эпоксидный лист из стекловолокна способен выдерживать температуру до 130 ℃.
2. Его огнестойкость соответствует стандарту UL 94-V0.
3. Он обладает превосходной механической прочностью, а ткань из стекловолокна обеспечивает чрезвычайно высокую прочность и стабильность размеров, что делает его пригодным в качестве структурного и поддерживающего компонента.
4. Он имеет высокое сопротивление изоляции, высокое объемное сопротивление и высокое поверхностное сопротивление, что позволяет эффективно изолировать ток и предотвращать короткие замыкания.
5. Используется в качестве распределительного шкафа, в состав распределительного устройства входят изоляционные перегородки шин, опоры, дугогасительные решетки или изолирующие перегородки, рамы и опоры в трансформаторах.
