Когда масляный трансформатор выходит из строя, основная причина может звучать просто: перегрев, пробой изоляции или внезапное отключение. В действительности твердая изоляция часто является «тихим множителем»: она влияет на диэлектрическую прочность, термическое старение, механическая стабильность при коротком замыкании, а также то, насколько хорошо масляная система остается чистой и сухой в течение многих лет службы.
В этой статье рассказывается о том, чтоЭлектроизоляционные материалы для масляных трансформаторовна самом деле так и есть, где покупатели и инженеры чаще всего обгорают (в прямом и финансовом смысле), и как выбрать материалы, которые выдержат производство, транспортировку, сушку, масляная пропитка и длительный срок эксплуатации. Вы также получите готовый контрольный список для закупок, сравнительную таблицу и руководство по устранению неполадок. раздел, который поможет вам связать симптомы с причинами материального уровня.
Болевая точка 1: «Одно и то же имя, разная производительность».
Два материала могут быть маркированы одинаково (например, «прессованный картон»), но сильно различаться по однородности плотности, уровню примесей, влажность и прочность на сжатие. Эти различия проявляются позже в виде неравномерной пропитки маслом, локальных горячих точек или частичный разряд на острых краях.
Болевая точка 2: «Он прошел входной контроль, а затем не справился со сборкой».
Твердая изоляция чувствительна к обращению. Чистая доска может стать источником загрязнения, если ее резать на пыльном оборудовании. храниться во влажном воздухе или к ним прикасаться без элементарного контроля чистоты, особенно перед сушкой и вакуумным маслом.
Болевая точка 3: «Тепловой запас съеден».
Если система изоляции рассматривается как товар, трансформатор может потерять тепловой запас. Однажды утеплитель на основе целлюлозы возраста, деградацию трудно обратить вспять. В результате сокращается продолжительность жизни и повышается риск в условиях перегрузки.
Болевая точка 4: «Полевые условия не соответствуют лабораторным».
Даже хорошо спроектированная система изоляции может пострадать, если контроль влажности, чистота масла и процедуры технического обслуживания являются слабыми. Загрязнение маслом и попадание воды снижают электрическую прочность и ускоряют старение как жидкой, так и твердой изоляции.
Проверка реальности:Большинство отказов изоляции не вызваны каким-то одним серьезным дефектом. Они вызваны небольшими компромиссами штабелирование — подбор материала + качество раскроя + влажность + несовершенная сушка + загрязнение + эксплуатационные нагрузки. Цель состоит в том, чтобы остановить накопление досрочно.
В масляном трансформаторе жидкая изоляция (масло) и твердая изоляция (бумага/картон/композиты) предназначены для совместной работы. Масло течет на охлаждение и заполняет пустоты; Твердая изоляция обеспечивает стабильное расстояние, механическую прочность и контролируемые диэлектрические пути. Если все сделано правильно, система противостоит электрическому напряжению и нагреву, сохраняя при этом геометрию обмоток стабильной на протяжении десятилетий.
Четыре вакансии, на которые вам следует претендовать
Большинство решений о покупке становится проще, если вы привязываете каждое семейство материалов к «зоне» трансформатора. Ниже представлена практическая карта, которую вы можете использовать при выборе.Электроизоляционные материалы для масляных трансформаторов.
Бумага на основе целлюлозы
Целлюлозные картоны и трансформаторные картоны
Термически улучшенная целлюлоза
Высокотемпературные композиты
Используйте это как ярлык для принятия решения. Это не замена проектных расчетов, но помогает избежать явных несоответствий. при выбореЭлектроизоляционные материалы для масляных трансформаторов.
| Семейство материалов | Типичное использование трансформатора | Сильные стороны | Осторожность |
|---|---|---|---|
| Крафт-бумага | Межслойная и свинцовая изоляция, общие применения в обмотках. | Хорошая масляная пропитка, экономичность, проверенная эффективность. | Чувствительность к влаге, старение ускоряется при нагревании и загрязнении. |
| Креповая бумага | Свинцовая упаковка, формы, требующие гибкости | Податливый, подходит для сложных геометрических форм, стабилен после пропитки маслом. | Требует аккуратного обращения; Морщины и мусор могут создавать локальные точки напряжения. |

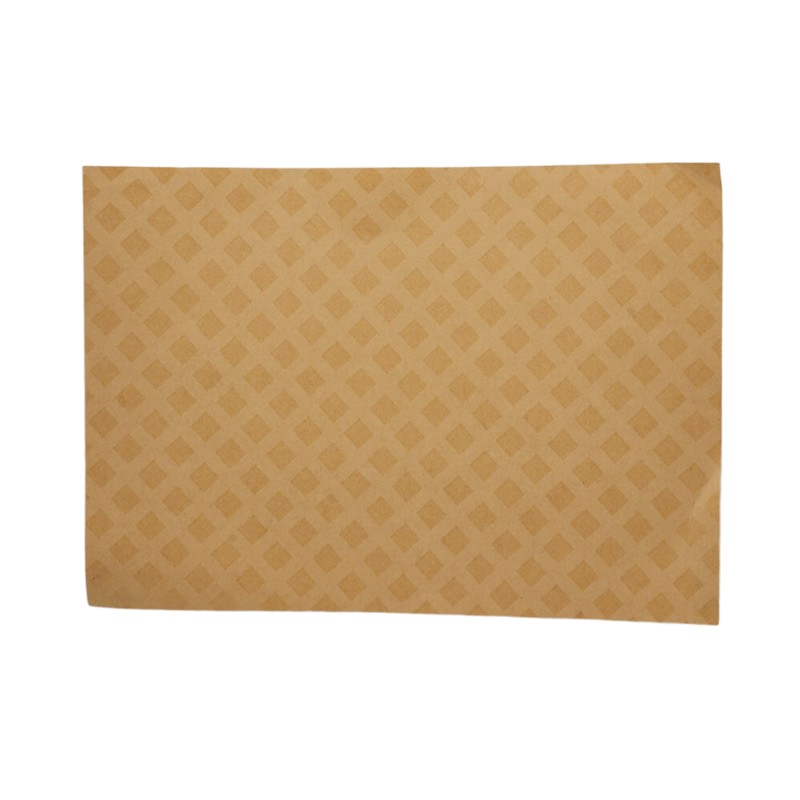

| Бумага с ромбовидными точками | Межвитковая или многослойная изоляция, где помогает склеивание/фиксация. | Улучшает стабильность намотки, поддерживает постоянное расстояние | Дисциплина процесса имеет значение; неправильная сушка или загрязнение снижают пользу |

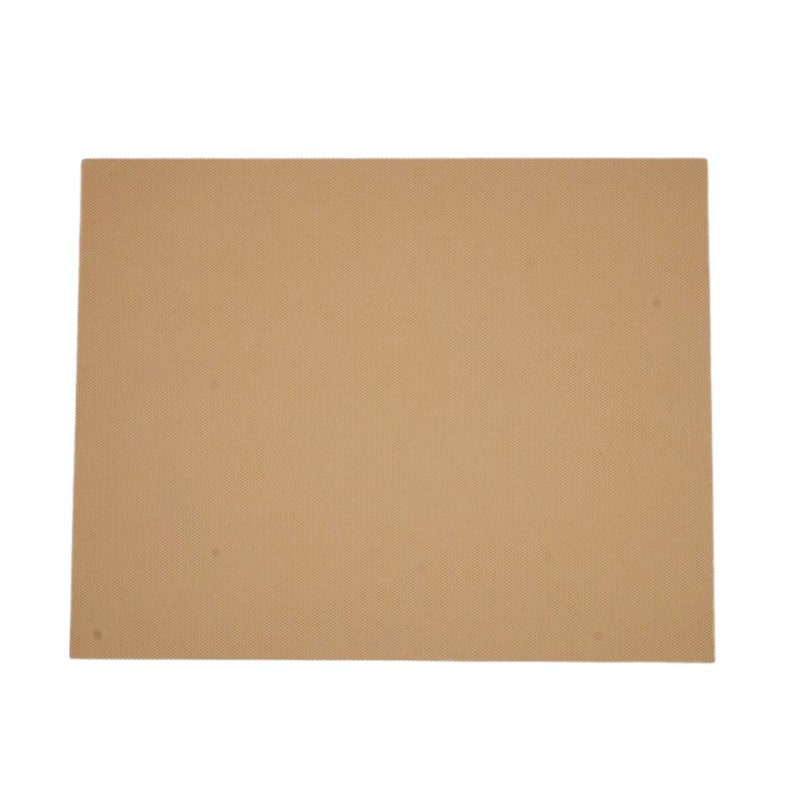

| Предварительно сжатый картон | Барьеры, распорки, торцевые изоляционные детали, опорные блоки | Механическая стабильность, помогает поддерживать критические зазоры | Равномерность плотности и контроль влажности имеют важное значение. |
| Термически улучшенная целлюлоза | Применение бумаги с более высоким термическим запасом | Лучшая устойчивость к термическому старению по сравнению со стандартными вариантами целлюлозы. | По-прежнему требуется строгий контроль влажности и чистая обработка масла. |
| Материалы на основе арамида | Более горячие зоны или конструкции, требующие более высокой термической стабильности. | Более высокая температурная устойчивость, подходит для требовательных проектов. | Необходимо проверить стоимость, совместимость конструкции и настройки процесса. |
| Ламинаты из стекловолокна | Структурные изолирующие компоненты в некоторых конструкциях трансформаторов. | Сильные механические свойства, хорошая стабильность размеров. | Обработка кромок и чистота имеют значение; подтвердить совместимость масла и пределы применения |
Вот рабочий процесс, который вы можете передать команде закупок и команде сборки, не начиная гражданской войны. Это заставляет задавать правильные вопросы заранее, прежде чем вы застрянете в переделке катушек или гонке за частичным разрядом в финальных тестах.
Шаг 1. Определите эксплуатационные нагрузки простым языком.
Шаг 2. Преобразование напряжений в требования к материалам
Шаг 3. Напишите спецификации закупок, которые предотвратят «похожие» замены.
Совет покупателя:Если поставщик не может объяснить, как ведет себя его материал при сушке и пропитке маслом, вы покупаете не изоляцию — вы покупаете неопределенность.
Вы можете купить отличныйЭлектроизоляционные материалы для масляных трансформаторови все равно в конечном итоге получим низкую производительность если вы относитесь к ним как к обычной упаковочной бумаге или обычным картонам. Эти правила просты и дешевы, но они предотвращают дорогостоящие неудачи.
Склад и упаковка
Резка и механическая обработка
Принцип сушки и пропитки маслом
Этап сушки — это не просто «удаление влаги». Благодаря этому твердая изоляция готова к равномерному приему масла и исключению пустот. Пустоты — это место, где любит жить частичный разряд. Если ваш процесс идет в спешке, трансформатор может пройти первоначальные испытания, а затем выйти из строя. быстрее в обслуживании.
Отношения с поставщиками становятся значительно более гладкими, когда вы согласовываете, как выглядят «доказательства качества». Вместо расплывчатых обещаний попросите документацию, подтверждающую повторяемость.
Если вы приобретаете формованные компоненты или изоляционные детали, изготовленные по индивидуальному заказу, добавьте следующие два вопроса: (1) Как контролируется пыль во время обработки? (2) Как обрабатываются края, чтобы снизить концентрацию электрического напряжения?
Когда что-то идет не так, время быстро исчезает: производственные графики смещаются, сроки поставок клиентам сдвигаются, и все начинают работать. обвиняя последнего человека, который прикоснулся к трансформатору. Этот раздел поможет вам быстро выявить вероятных источников изоляции.
Общие симптомы и подозреваемые на материальном уровне
Если вам нужен один поставщик, который может удовлетворить несколько потребностей в изоляции для сборок масляных трансформаторов, сотрудничайте со специализированным поставщиком. производитель может снизить нагрузку на квалификацию и повысить согласованность проектов.Сучжоу Ханьяо Новые материалы Co., Ltd. предоставляет портфолио, которое охватывает широко используемые изделия с твердой изоляцией для масляных трансформаторов, а также производственные и поддержка испытаний, которая помогает покупателям поддерживать постоянство характеристик материала от партии к партии.
Когда это важнее всего
Рассматривая его как взаимозаменяемый товарный материал. Небольшие различия в плотности, влажности, чистоте и качестве обработки. может создавать пустоты, острые точки напряжения и ускорять старение после пропитки маслом.
Не всегда. Многие проблемы с надежностью возникают из-за контроля влажности, загрязнения и технологической дисциплины, а не только из-за класса нагрева. Более высокая термическая стабильность помогает, когда этого требует ваша проектная зона или профиль нагрузки, но она должна сочетаться с строгим контролем процесса.
Влага снижает электрическую прочность и ускоряет старение твердой изоляции. Это также увеличивает риск частичного разряда. поддерживая неблагоприятные электрические условия, особенно когда сушка и пропитка не оптимизированы.
Начните с проверки толщины, визуального контроля дефектов, целостности упаковки и проверки документации партии. Самое главное, подтвердите условия хранения и срок хранения материалов до прибытия. Простая дисциплина позволяет выявить многие проблемы на ранней стадии.
Контролируйте обработку кромок, следите за чистотой обработки, удаляйте пыль, избегайте острых углов, обеспечивайте сушку и пропитку маслом. тщательно, чтобы не было пустот. Профилактика БП — это не столько один чудодейственный материал, сколько последовательное выполнение.
Лучшие трансформаторы не полагаются на удачу — они полагаются на материалы, которые соответствуют электрическим, термическим и механическим требованиям конструкции. а также о процессах, которые поддерживают эти материалы чистыми, сухими и правильно пропитанными. Когда вы выбираетеЭлектроизоляционные материалы для масляных трансформаторовподходя к предотвращению сбоев, вы сокращаете количество доработок, защищаете результаты испытаний и повышаете долгосрочную надежность в полевых условиях.
Если вы выбираете изоляционную бумагу, картон или формованные изоляционные компоненты для проекта масляного трансформатора и хотите практическая (не универсальная) поддержка,связаться с намис вашим классом напряжения, основными размерами и указаниями по применению — тогда мы сможем поможет вам подобрать правильную систему изоляции в соответствии с вашими требованиями к конструкции и поставке.
