Масляным трансформаторам доверяют за стабильную работу, но самые неожиданные поломки начинаются не с «проблем с маслом» — они начинаются, когда изоляция незаметно стареет, впитывает влагу или теряет механическую прочность. Если вы выбираете материалы, управляете ремонтом или пытаетесь предотвратить повторение неисправностей, надежность системы изоляции выигрывается (или теряется).
В этом руководстве объясняется, какЭлектроизоляционные материалы для масляных трансформаторовработать вместе как система — бумага, картон, прокладки, барьерные компоненты и высокотемпературные варианты — и как их выбирать с учетом риска нагрева, влаги, запаса диэлектрической безопасности и механических нагрузок. Вы получите практические правила принятия решений, сравнительную таблицу, распространенные закономерности отказов, советы по техническому обслуживанию и часто задаваемые вопросы, предназначенные для покупателей, инженеров и групп технического обслуживания, которые хотят меньше простоев и увеличения срока службы трансформатора.
Проблема, которую разделяют многие операторы, предельно проста: трансформаторы имеют тенденцию выходить из строя в самый неподходящий момент. И когда они это делают, ущерб редко представляет собой «единственную плохую часть». Обычно это цепная реакция, которая начинается со старения изоляции:
Другими словами,Электроизоляционные материалы для масляных трансформаторовне являются фоновой деталью — они являются «жизнеобеспечением» трансформера. Выбирайте хорошо, и вы купите годы. Выбирайте плохо, и вы купите неприятности.
Масляные трансформаторы имеют многоуровневую защиту. Каждый слой выполняет свою задачу, и наилучшие результаты достигаются, когда материалы совместимы с маслом, стабильны при рабочей температуре и достаточно прочны, чтобы выдерживать механические нагрузки.
Чего должна достичь система изоляции:
Практический подход: если вы меняете одну деталь (тип бумаги, толщину картона, рисунок клея, геометрию прокладки), проверьте, как это изменение повлияет на время высыхания, пропитку маслом, зазоры и давление механического зажима. Именно здесь многие проекты, «на бумаге все выглядело хорошо», идут наперекосяк.
Ниже приведены семейства изоляций, наиболее часто используемые в маслонаполненных конструкциях. Точная спецификация материалов зависит от класса напряжения, конструкции обмотки, целевого теплового класса и метода производства, но эти строительные блоки появляются снова и снова.
Если ваша работа страдает от высокой температуры окружающей среды, частых циклических нагрузок или ограниченных периодов технического обслуживания, учтите, что выбор материала – это не только диэлектрическая прочность «сегодня». Речь идет о скорости старения с годами.
Вот простой способ выбратьЭлектроизоляционные материалы для масляных трансформаторовне попадаясь в ловушку маркетинговых заявлений: начните с фактического профиля стресса, а не с каталога.
1) Температура и поведение при перегрузке
2) Риск, связанный с влажностью, и практические аспекты сушки
3) Механическое напряжение и силы короткого замыкания
4) Распределение электрического напряжения
Если вам нужен практический ярлык: когда сбои продолжают повторяться, обычно это действие влаги + тепла + загрязнения. Лучший выбор изоляции (и лучший контроль процесса) разрушает этот треугольник.
| Семейство материалов | Типичные применения | Ключевые сильные стороны | Осторожность |
|---|---|---|---|
| Целлюлозная изоляционная бумага | Межвитковая и послойная изоляция | Отличные диэлектрические характеристики в сухом и пропитанном маслом состоянии; экономически эффективный | Чувствителен к влаге; старение ускоряется под воздействием тепла и кислорода |
| Крепированная бумага (целлюлоза) | Свинцовая изоляция, обертывание нестандартных деталей | Растягивающийся и удобный; уменьшает морщины и пробелы | Все еще чувствителен к влаге; нужна хорошая пропитка |

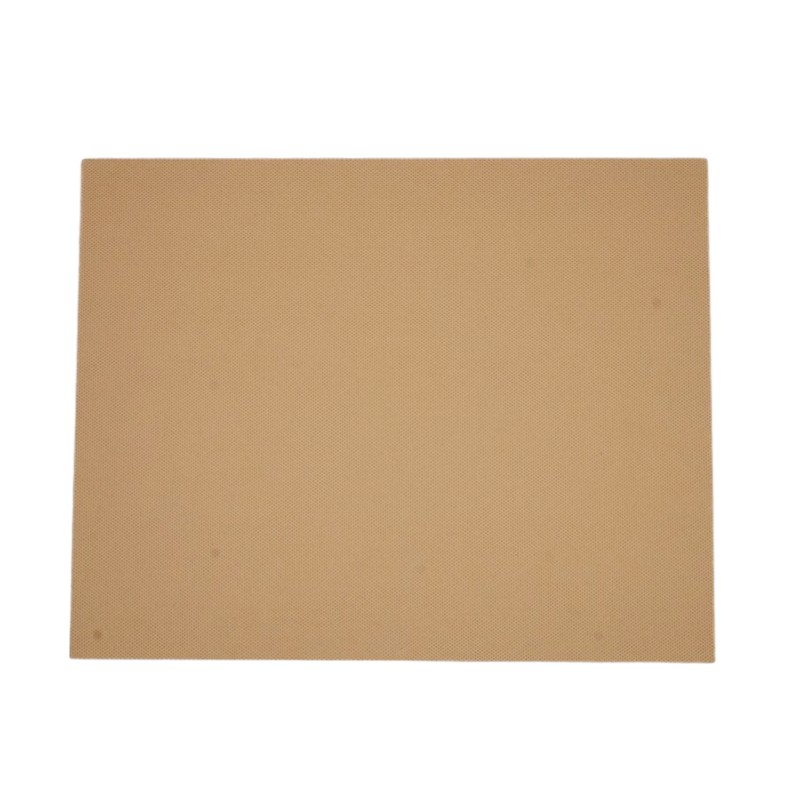

| Прессборд/ламинированный картон | Барьеры, проставки, концевые кольца, конструкции маслопроводов | Механическая поддержка + изоляция; помогает поддерживать зазоры в условиях стресса | Более длительное время высыхания; толщина и плотность влияют на обработку |
| Барьерные/цилиндрические конструкции | Контроль поля, регионы с высоким напряжением | Улучшает распределение электрического напряжения; снижает риск локализованных выделений | Чувствителен к дизайну; плохая геометрия может задерживать масло или создавать острые точки напряжения. |

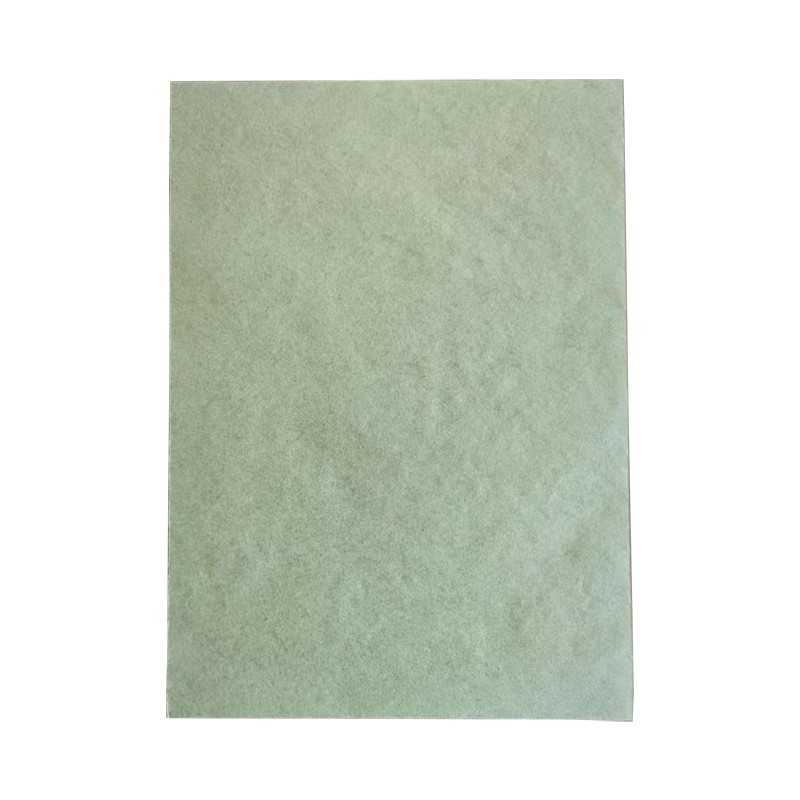

| Арамидная бумага/высокотемпературная изоляция | Конструкция с высоким термическим запасом, суровые рабочие циклы | Лучшая производительность при более высоких температурах; поддерживает более длительный срок службы при нагревании | Более высокая стоимость; необходимо подтвердить совместимость масла и технологическое соответствие |
| Бумага для склеивания клеевого рисунка | Стабильность слоя, удобство сборки | Уменьшает переключение передач; может улучшить надежность обмотки | Чрезмерное приклеивание может уменьшить поток масла и замедлить высыхание. |
Если вы когда-нибудь спрашивали: «Почему он вышел из строя, хотя тесты масла выглядели нормально?» — ты не один. Нарушения изоляции могут скрываться до момента возникновения триггерного события. Вот закономерности, которые часто соответствуют реальным причинам:
Полевой совет:При поиске неисправностей не рассматривайте изоляцию как пассивную. Спросите: «Где наибольшее электрическое напряжение?» и «Где самая горячая точка?» Эти два места объясняют большинство повторных неудач.
Покупка изоляционных материалов по «толщине и цене» — вот как в трансформатор проникает скрытый риск. Используйте этот контрольный список, чтобы избежать сюрпризов:
Если вы закупаете изоляцию для производства или ремонта, работа с поставщиком, который понимает реалии сборки трансформаторов, может сократить время выполнения заказа и уменьшить объем переделок.Сучжоу Ханьяо Новые материалы Co., Ltd.поддерживает поставку изоляционных материалов масляных трансформаторов и может поставлять модернизированные компоненты и соответствующие комплекты материалов для обычных обмоточных и барьерных конструкций.
Вопрос 1. Отвечает ли изоляция трансформатора главным образом диэлектрической прочности?
Диэлектрическая прочность имеет важное значение, но долгосрочная надежность в равной степени зависит от термического старения, поведения во влаге и механической стабильности. Материал может оказаться прочным в лабораторных условиях и все равно выйти из строя на ранних этапах эксплуатации, если он задерживает влагу, деформируется при зажиме или быстрее разрушается при высоких температурах.
Вопрос 2: Почему влага вызывает так много проблем в масляных трансформаторах?
Влага снижает диэлектрическую прочность и ускоряет старение целлюлозы. Это также увеличивает вероятность частичного разряда за счет изменения распределения электрического напряжения и поощрения отслеживания. Сложность заключается в том, что влага может задерживаться в более толстых компонентах, если сушка и пропитка не проведены должным образом.
Вопрос 3: Когда мне следует рассмотреть возможность модернизации высокотемпературной изоляции?
Рассмотрите возможность модернизации, когда температура в горячей точке высока, часты перегрузки, температура окружающей среды сурова или трансформатор должен работать надежно с минимальным временем простоя. Высокотемпературные материалы могут обеспечить дополнительный термический запас и замедлить старение, но они должны соответствовать вашему процессу масляной пропитки и проектным зазорам.
Вопрос 4: Почему некоторые отремонтированные трансформаторы снова быстро выходят из строя?
Многие быстро повторяющиеся сбои происходят потому, что ремонт нацелен на симптомы (замена масла, видимый поврежденный участок), а не на первопричину: распределение влаги, источники загрязнения, проблемы с геометрией, которые концентрируют электрическое напряжение, или ослабленные механические опоры, которые допускают движение обмотки.
Вопрос 5. Каков самый простой способ снизить риск, связанный с изоляцией во время закупок?
Относитесь к изоляции как к системе: требуйте стабильного качества партии, подтвердите упаковку для защиты от влаги, проверьте совместимость с этапами сушки и пропитки маслом и убедитесь, что механические свойства соответствуют силам, которые может воспринимать ваш трансформатор. Правильный поставщик может помочь вам подобрать материалы в соответствии с вашим дизайном, а не гадать.
Если вы оцениваетеЭлектроизоляционные материалы для масляных трансформаторовдля новых построек или реконструкции небольшое улучшение совместимости материалов и технологических процессов может привести к увеличению срока службы на годы.
РассказыватьСучжоу Ханьяо Новые материалы Co., Ltd.тип вашего трансформатора, класс напряжения, ожидаемые точки перегрева и необходимые изоляционные компоненты — исвязаться с намичтобы обсудить подходящие варианты материалов и условия поставок для вашего проекта.
