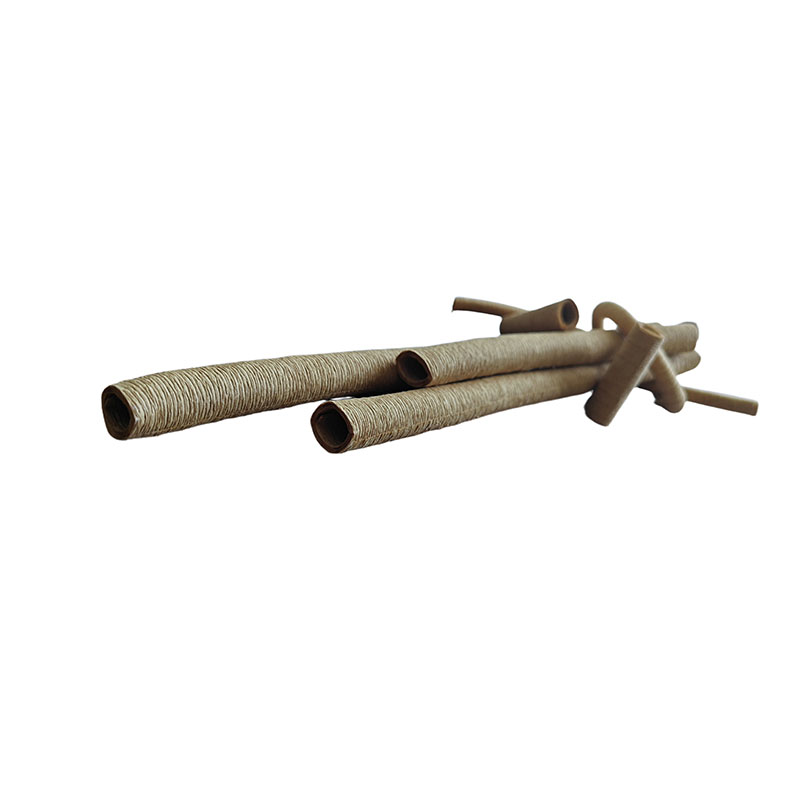

Конструктивная и эксплуатационная надежность масляных трансформаторов полностью зависит от целостности их внутренних изоляционных сетей. Когда высоковольтные трансформаторы работают в условиях постоянных тепловых и электрических напряжений, для внутренних проводников требуются гибкие барьеры с высокой диэлектрической проницаемостью, которые могут сгибаться, не разрушаясь. Мы анализируем, какЭлектроизоляционная трубка из крепированной бумаги, производстваХаньяо, служит основополагающим компонентом современных систем твердой изоляции. Мы изучаем химию сырья, механическое поведение при физическом изгибе, химическое взаимодействие с трансформаторным маслом и конкретные производственные параметры, чтобы продемонстрировать, как оно увеличивает срок службы трансформатора.
Силовые трансформаторы высокого напряжения испытывают колебания электрических полей, интенсивные тепловые циклы и серьезные механические воздействия во время короткого замыкания. Внутренние подводящие провода и соединительные проводники, выходящие из обмоток активной катушки, должны проходить сложные пути, чтобы достичь клеммных вводов.
Использование жестких изоляционных материалов на этих путях создает значительные эксплуатационные уязвимости. Жесткие трубы часто трескаются под действием механических вибраций или деформируются во время сборки, что приводит к локальному повреждению изоляции. Когда в изоляционном слое образуется разрыв, могут возникнуть частичные разряды, которые быстро разрушают окружающее трансформаторное масло и вызывают катастрофические отказы системы.
Чтобы преодолеть эти физические проблемы, инженеры-трансформаторы выбирают высокогибкиеЭлектроизоляционная трубка из крепированной бумагипроизведеноХаньяо. Этот гибкий компонент обеспечивает непрерывный, высокооднородный диэлектрический барьер, который идеально соответствует изогнутым внутренним проводам, не растрескивается и не перегибается под сильным физическим воздействием.
Долгосрочная производительностьЭлектроизоляционная трубка из крепированной бумагинапрямую зависит от чистоты сырья. Любое химическое загрязнение или остатки отбеливателей в структуре бумаги ускоряют химическое старение под воздействием горячего трансформаторного масла.
Чтобы предотвратить преждевременную деградацию,ХаньяоПроизводственное предприятие настаивает на использовании высококачественной небеленой сернокислотной хвойной целлюлозы. Это специфическое сырье сохраняет длинные и плотные натуральные целлюлозные волокна, что придает готовой бумажной тубе исключительные физические свойства:
• Высокая прочность на разрыв: длинные целлюлозные волокна равномерно распределяют механические нагрузки по стенке трубы, что позволяет ей выдерживать высокие напряжения во время ручной установки или машинной обработки.
• Превосходная устойчивость к разрыву: неотбеленные органические структуры естественным образом сопротивляются разрыву и расколу при воздействии сильных токов жидкости или смещении механических сил внутри бака трансформатора.
• Химическая нейтральность: отказ от отбеливающих химикатов сохраняет молекулярную стабильность бумаги, гарантируя, что она не выделяет вредные ионы или кислотные соединения, которые могут разложить окружающее трансформаторное масло.
Основное преимущество использованияЭлектроизоляционная трубка из крепированной бумагивместо стандартного жесткого бумажного или пластикового рукава – его превосходная гибкость. Эта гибкость достигается за счет контролируемого процесса крепирования, в ходе которого на изоляционной бумаге основания перед сматыванием ее в трубку образуются микроскопические складки и волны.
Когда техник сгибает трубку так, чтобы она соответствовала узкому радиусу проводника, микроскопические складки крепа на внешнем крае плавно расширяются, поглощая растягивающее напряжение. В то же время складки на внутреннем радиусе аккуратно сжимаются. Такое поведение позволяет трубке сохранять идеально круглый внутренний диаметр без защемления или разрыва стенки, гарантируя, что внутренний медный проводник остается полностью изолированным и защищенным на всем протяжении изгиба.
Твердые целлюлозные материалы и жидкие диэлектрические масла вместе служат для изоляции масляных трансформаторов.Электроизоляционная трубка из крепированной бумагииграет ключевую роль в максимизации этого взаимодействия.
Конструкция с микрокрепированием обеспечивает бумажному тубусу значительно большую площадь поверхности по сравнению с плоскими стандартными гильзами из крафт-бумаги. При погружении в бак трансформатора пористые бумажные структуры действуют как органическая губка, поглощая и удерживая большие объемы изоляционного масла. Эта пропитанная маслом бумажная сборка блокирует проводящие пути, образованные следами примесей в жидкости, задерживая старение материала и позволяя системе выдерживать высокие напряжения электрического поля.
Поскольку пропитанная маслом крепированная бумага удерживает большой объем масла непосредственно на поверхности проводника, она способствует эффективной передаче тепла от горячих медных проводов. Этот эффект охлаждения снижает локальную рабочую температуру трансформатора, защищая изоляционный каркас класса А (105°C) от теплового пробоя в периоды пиковой нагрузки.
Производство промышленных трансформаторов требует точного соблюдения размеров, чтобы гарантировать идеальное прилегание изолирующих компонентов к медным проводам. Небольшие отклонения в размерах могут создать опасные проблемы с внутренним зазором.
В приведенной ниже матрице спецификаций подробно описаны стандартные инженерные допуски, поддерживаемые во всемХаньяопроизводственная линия.
| Структурный параметр | Калиброванная метрика измерения | Базовый уровень технической допуска |
| Внутренний диаметр (ID) | Диапазон от 4 мм до 68 мм | Отклонение точности ± 0,5 мм. |
| Толщина стенки (Т) | Настраивается от 1 мм до 6 мм. | Критерии нанесения единого слоя |
| Внешний диаметр (НД) | Рассчитывается как ID + 2T | Пропорционально пользовательским конфигурациям |
| Стандартная длина | Секции от 1000 мм до 1500 мм | Допуск на отклонение длины 20 мм. |
| Диэлектрическая прочность (Т = 1) | Проверено при напряжении минимум 15 кВ | Испытано при строгой масляной иммерсии |
| Диэлектрическая прочность (Т = 1,5) | Проверено при напряжении минимум 20 кВ | Испытано при строгой масляной иммерсии |
| Диэлектрическая прочность (≥ 2) | Проверено при минимальном напряжении 35 кВ | Испытано при строгой масляной иммерсии |
| Рейтинг термической стойкости | Сертифицирован до класса A (105°C) | Долгосрочные эксплуатационные показатели |
| Источник базового материала | Небеленая сернокислая целлюлоза хвойных пород | Отслеживание чистоты сырья |
Поиск надежных изоляционных компонентов имеет важное значение для мировых производителей трансформаторов, которые должны гарантировать десятилетия безотказной работы оборудования.
Каждая партия изоляционных материалов производстваХаньяопроходит строгий контроль качества. По запросу клиентов со всего мира наши материалы регулярно передаются в независимую стороннюю лабораторию CEMT для проверки. В ходе этих испытаний проверяется диэлектрическая прочность, совместимость с маслом и термическая стабильность, обеспечивая соответствие строгим международным стандартам производительности.
Наше производство расположено в городе Сучжоу, всего в 100 км от порта Шанхая. Такое стратегическое географическое положение обеспечивает быструю доставку и надежные графики поставок для международных покупателей. Чтобы защитить чувствительные продукты из целлюлозы во время морских перевозок на большие расстояния, каждый заказ надежно упаковывается в прочные пыленепроницаемые картонные коробки, что гарантирует его доставку полностью сухим и готовым к производству.
Да. Наше производство оснащено автоматизированным оборудованием для продольной резки и намотки, что позволяет нам перерабатывать материалы стандартного размера в нестандартные внутренние диаметры и толщины стенок с учетом ваших конкретных требований к конструкции трансформатора.
Целлюлозные материалы естественным образом впитывают влагу, что снижает их общую диэлектрическую прочность. Для обеспечения оптимальной производительности сборка изолированного сердечника должна пройти стандартный цикл вакуумной сушки и пропитки маслом перед заполнением и герметизацией трансформатора.
Мы предлагаем широкий ассортимент изоляционных материалов, что позволяет вам закупать бумагу с ромбовидными точками, предварительно сжатый картон, изоляционную крафт-бумагу, полиэфирные пленки, полиимидные пленки и многослойные гибкие ламинаты, такие как NMN, NHN и AMA, в одной консолидированной поставке.
Стабильная внутренняя изоляция является основной гарантией длительной и безопасной эксплуатации высоковольтных масляных трансформаторов. Жесткие изоляционные втулки легко могут стать причиной пробоя изоляции при сборке оборудования и длительной эксплуатации, аХаньяо электроизоляционные трубки из гофрированной бумагиПрекрасно решает проблемы, связанные с изгибом изоляции, благодаря превосходной гибкости, стабильным диэлектрическим свойствам и хорошей совместимости с маслами.
Опираясь на профессиональный опыт производства изоляционных материалов,Ханьяоподдерживает полноразмерную настройку, строгий контроль допусков по размерам и стороннее тестирование качества. Вся продукция соответствует международным стандартам индустрии трансформаторов, и мы обеспечиваем быструю доставку по всему миру, опираясь на превосходные преимущества географической логистики. Чтобы приобрести качественнуюЭлектроизоляционная трубка из крепированной бумагии получите профессиональную поддержку по решениям в области электроизоляции,связаться с намипрямо сейчас, чтобы получить бесплатные образцы материалов и точное индивидуальное предложение.
